免费咨询热线
15832999481
一、 天然锰砂除铁除锰机理及方法;
天然锰矿砂除铁除锰机理及方法;其一以所谓滤膜的作用,利用锰砂表面层较强的氧化作用、直接接触氧化过滤去除水中铁。其二锰矿砂中的二氧化锰与含铁锰水接触后起催化作用,将水中的二价铁催化成三价铁,再把三价铁千周附着在锰砂颗粒表面从而起到除铁的目的,天然锰砂中二氧化锰能氧化水中二价铁为三价铁使其沉淀除去,二氧化锰被水中的溶解氧氧化成七价锰的氧化物,七价锰再将水中的二价铁氧化成三价铁使水清净。 铁以Fe2 的状态曾于地下(井)水中,其水有异色异味,污染离子交换树脂而降低交换能力,长时间后生成铁垢,影响传热,能腐蚀设备。而锰砂中的MnO2与Fe2 发生氧化还原反应,使Fe2 变为Fe3 并生成 Fe(OH)3沉淀,从而利用锰砂过滤器的反冲洗功能达到去除净化的目的。 用于地下水除铁和除锰的天然锰砂滤料,其锰的形态应以氧化锰为主。含锰量(以MnO2计,下同)不应小于35%的天然锰砂滤料,既可用于地下水除铁,又可用于地下水除锰;含锰量为20%~30%的天然锰砂滤料,只宜用于地下水除铁;含锰量小于20%的锰矿砂则不宜采用。宜优先采用经过科学试验或生产使用证明能获得良好除铁和除锰**的天然锰砂品种作滤料。
二、除铁除锰用天然锰砂的技术要求;
用于地下水除铁和除锰的天然锰砂滤料,其锰的形态应以氧化锰为主。含锰量(以MnO2计,下同)不应小于35%的天然锰砂滤料,既可用于地下水除铁,又可用于地下水除锰;含锰量为20%~30%的天然锰砂滤料,只宜用于地下水除铁;含锰量小于20%的锰矿砂则不宜采用。宜优先采用经过科学试验或生产使用证明能获得良好除铁和除锰**的天然锰砂品种作滤料,切不可盲目选用以免造成经济损失。(1)、天然锰砂滤料的平均密度一般为3.2g/cm3至3.6g/cm3范围内。使用中对密度有特殊要求者除外。 (2)、天然锰砂滤料的盐酸可溶率不应大于3.5%(百分率按质量计,下同)。 (3)、天然锰砂滤料的破碎率和磨损率之和不应大于3%。 (4)、天然锰砂滤料应不含肉眼可见泥土、页岩和外来碎屑,含泥量不应大于2.5%。 (5)、滤料的水浸出液应不含对人体有毒、有害物质。
三、 天然锰砂滤料粒径范围;
(1)、*小粒径为0.5~0.6mm,*大粒径为1.2~2.0mm。当对天然锰砂滤料的有效粒径和不均匀系数有特殊要求时,可按要求来选择滤料的粒径范围。 (2)、在各种粒径范围的天然锰砂滤料中,小于指定下限粒径的不应大于3%;大于指定上限粒径的不应大于2%。
四、 除铁除锰用天然锰矿承托料的技术要求;
(1)、锰矿承托料与天然锰砂滤料应为同一产地的矿石,两者的密度应基本相同。 (2)、锰矿承托层应不含肉眼可见泥土、页岩和外来碎屑。承托料含泥量不应大于1%。 (3)、承托料的水浸出液应不含对人体有毒、有害物质。
五、锰矿承托料粒径范围;

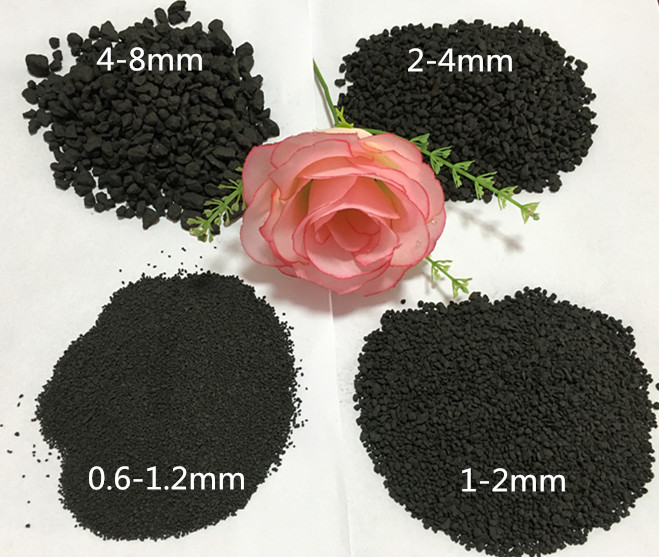

(1)、2~4mm,4~8mm,8~16mm,16~32mm。 (2)、在各种粒径范围的锰矿承托料中,小于指定下限粒径的及大于指定上限粒径的均不应大于5%。
六、天然锰砂滤料装填方法;
(1)、配水系统安装完毕以后,先将滤池内杂物全部清除,并疏通配水孔眼和配水缝隙,然后再用反冲洗法检查配水系统是否符合设计要求。 (2)、在滤池内壁按承托料和锰砂滤料的各层顶高画水平线,作为铺装高度标记。 (3)、仔细检查不同粒径范围的承托料,按其粒径范围,从大到小依次清洗,以白备铺装。 (3)、铺装*下一层承托料时,应注意避免损坏滤池的配水系统。待装承托料应吊运到池内,再行铺撒;或者使池内充水至排水槽顶,再向水中均匀撒料,然后排水,使水面降至该层顶面高度水平上线,用锹铺匀。铺装人员不应直接在承托料上站立或行走,而宜站在木板上操作;在池内的操作人员应尽量少,以免造成承托料的移动。在下一层铺装完成后,才能铺装上一层承托料。 (4)、每层承托料的厚度应准确、均匀,用锹或刮板刮动表面,使其接近于水平面,高度应与铺装高度标记水平线相吻合。 (5)、在铺完2~4mm的承托料后,应用该滤池上限冲洗强度冲洗,以排除承托料中的泥沙。 (6)、承托料全部分层铺装就位后,采用从池顶向水中均匀撒料的方法,撒入预计数量的锰砂滤料(包括应刮除的轻物质和小于指定下限粒径的细颗粒),然后进行冲洗。冲洗后刮除轻物质和小于指定下限粒径的颗粒。按上述方法操作后,如滤料厚度达不到规定的数值,应重复上述操作直到符合要求为止。
七、锰砂物理化学参数;
(1)、锰砂理化性能参数;二氧化锰;20~45%、二氧化硅;17 ~ 20 %、铁;15~20 %、比重;3.2 ~ 3.6g/cm3、容重;1.8~2.0 g/cm3 、盐酸可溶率<3.5 % 、含泥量;<3%、破碎率和磨损率之和不应大于3%。
八、滤料成熟期;
(1)、除铁、除锰滤池滤料一般采用天然锰砂、**显著滤料成熟期较短、一般7—15天、但造价较高。石英砂:造价底、滤料成熟期长3-6个月。
九、锰砂滤料及承托层粒径;
(1)、一般*大~2.0mm、*小~0.5mm之间, (2)、锰砂承托层级配和厚度可参照快滤池。采用锰砂做滤料时、上面两层承托层需用同样含量及粒径的锰砂代替为宜。
十、锰砂装填高度;
(1)、重力式过滤器除铁除锰:滤层高度一般采用800~1200mm,规模较小的压力式过滤器除铁、除锰:设备一般采用1000~1200mm;同时除铁除锰的单级过滤滤层一般取较高值,使过滤后的水质达到*佳**。
十一、滤速;
(1)、除铁滤池一般为5~10m/h,含铁量高时可采用较低滤速。除铁除锰滤池和除锰滤速为5~8m/h。 (2)、反冲洗;其中水头损失一般控制在1.5~2.5m。除铁采用粒径为0.6~1.2mm锰砂滤料时,冲洗强度为18L/s..m2; 粒径为0.6~2.0mm 时为 22L/s.m2。其膨胀率分别为30% 和22%。冲洗时间10~20min 。除铁除锰采用天然锰砂滤料时,冲洗强度为16~20L/s..m2,期膨胀率为15%
和2~25%。石英砂滤料时,冲洗强度为12~14L/s..m2,期膨胀率为27% 和2~35%,冲洗时间为5~15min。
工作原理:
铁以Fe2 的状态曾于地下(井)水中,其水有异色异味,污染离子交换树脂而降低交换能力,长时间后生成铁垢,影响传热,能腐蚀设备。而锰砂中的MnO2与Fe2 发生氧化还原反应,使Fe2 变为Fe3 并生成 Fe(OH)3沉淀,从而利用锰砂过滤器的反冲洗功能达到去除净化的目的。 用于地下水除铁和除锰的天然锰砂滤料,其锰的形态应以氧化锰为主。含锰量(以MnO2计,下同)不应小于35%的天然锰砂滤料,既可用于地下水除铁,又可用于地下水除锰;含锰量为20%~30%的天然锰砂滤料,只宜用于地下水除铁;含锰量小于20%的锰矿砂则不宜采用。宜优先采用经过科学试验或生产使用证明能获得良好除铁和除锰**的天然锰砂品种作滤料。
锰砂滤料用途 :
天然锰砂除铁是一种接触催化除铁工艺,适合于地下水含铁量小于20mg/L的除铁。天然锰砂中含的高价锰能将水中的二价铁氧化成三价铁,同时在表面形成有催化作用的"活性滤膜",进一步提高了除铁**。含铁水经曝气后,只经天然锰砂一次过滤,就能完成全部除铁过程。
锰砂含量的选用:
在除铁锰滤池中运行时,水中低价铁锰离子先被覆合锰砂滤膜吸附,然后被氧化和水解,生成氢氧化物水合分子[Fe(OH)3XH2O] 和[Mn(OH)nXH2O] 形成的活性滤膜,并作为新的催化剂参与接触氧化反应,使活性滤膜有随着使用增厚的趋势,形成了覆合锰砂的自修复特性,使用一年的覆合锰砂,锰含量增加18.2%,铁含量增加4.8%;使用两年半的锰含量增加了27.3%,铁含量增加14.3%.锰砂容重较低(为1.55~1.60g/cm3),特别适用于大中型水厂的虹吸除铁锰滤池和各型除铁锰滤罐 虹吸滤池由于反冲洗水头较低,往往不宜于使用容重较大的天然锰砂滤料(其容重一般为2.2~2.4g/cm3),使大中型水厂除铁锰滤池的设计使用受到一定限制。
使用注意事项:
天然锰砂池他的反冲洗时间一般为5-15分钟。天然锰砂 池料表面的"活性滤膜"结构比较硫松,能在长时间的冲洗中破坏, 所以滤池的反冲洗应以不破坏滤料表面的"活性论膜"为度。 否期会引起滤后水质严重恶化,在地下水除铁滤池中,应采用不易为铁质堵塞 的 配水系统形式。推荐采用上设承托层的管式大阻力配水系统和格 栩式或孔板式小阻力配水系统。
